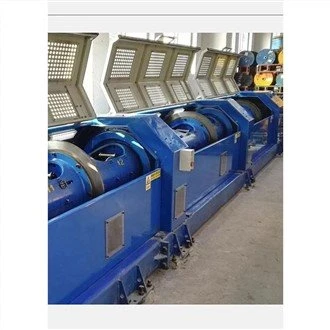

250/6 Pozioma maszyna do skręcania rur

Numer seryjny

Nazwa zakupionego sprzętu

Całkowite wymiary

Model

Liczba

Waga

1

Skręcarka do rur o dużej prędkości

Szerokość 1000* wysokość 1300* długość 8800

6/250

3200 kg

Skład wyposażenia

1, sprzęt składa się z linii centralnej, beczki, formowania, trakcji, linii cofania, elektrycznej części sterującej;

Projekt

Numer seryjny

Struktura sprzętu

Wymagania funkcjonalne i parametry urządzenia

Notatka

Podstawa tej pracy może i żeń-szeń Liczba

1

Średnica drutu przed skręceniem (mm)

0.8 ~ 1.8

2

Średnica po skręcie (mm)

2.5 ~ 4

3

Zakres skrętu (mm)

1-80

4

Prędkość sprzętu (obr/min)

Maksymalna prędkość 2000 obr./min, prędkość robocza 1800 obr./min, regulacja prędkości sprzętu można ustawić hasło (kontrola funkcji PLC)

5

Kierunek działania sprzętu

W kierunku urządzenia przewód znajduje się po prawej stronie

6

Kierunek skrętu systemu

S/Z

7

Tryb gwintowania rur

Gwintowanie

8

Zakres klas wytrzymałości drutu stalowego (Mpa)

600 ~ 2800

9

Zatrzymaj się po osiągnięciu wstępnie zaprojektowanej długości metra

Miernik pomiarowy przyjmuje automatyczne zatrzymanie PLC do pomiaru miernika, dokładność miernika mniejsza lub równa 1,5 procenta.

10

Urządzenie powinno zatrzymać się automatycznie po wykryciu przerwanej linii w obszarze korpusu cylindra i matrycy dociskowej

Urządzenie posiada sygnalizator zatrzymania odłączenia.

11

Oświetlenie LED jest zainstalowane wewnątrz osłony bezpieczeństwa

W przypadku lamp i latarni odpornych na wstrząsy należy zapewnić ochronę na powierzchni, aby uniknąć kolizji innych przedmiotów i drutu stalowego

12

tarcza

Każde koło dwuteowe odpowiada oknu obserwacji. Widoczne okno wykonane jest ze szkła hartowanego, a osłona bezpieczeństwa jest elastycznie otwierana w górę iw dół za pomocą bezszwowej stalowej rury. Maszynę można zatrzymać natychmiast, jeśli zostanie otwarta mniej niż lub równa 150 mm. Gdy osłona bezpieczeństwa jest otwarta i nie jest zablokowana, platformę można tylko przesuwać, ale nie można jej normalnie uruchomić. Maksymalny poziom hałasu to 82dB testowany w odległości 1000mm od osłony ochronnej

Rozłóż przewód środkowy

Rodzaj karmienia

nieobrotowe

I system podnoszenia kół

Istnieje typ wału, podpora łożyska mechaniczna linia stałego napięcia.

System tłumienia

Użyj specjalnej, odpornej na zużycie, regulacji śruby sprężyny linowej

Zakres średnic I-koła zwalniającego (mm)

250 (zgodnie z wymaganiami I-koła na żądanie)

Wewnątrz cylindra koło robocze kładzie linię

13

I system podnoszenia kół

Istnieje typ wału, podpora łożyska mechanicznego rozładowania stałego napięcia, fluktuacja napięcia jest mniejsza niż 3N, zakres napięcia 30 ~ 80N.

14

System tłumienia

Użyj specjalnej, odpornej na zużycie, regulacji śruby sprężyny linowej

15

Zakres średnic I-koła zwalniającego (mm)

250 (zgodnie z wymaganiami I-koła na żądanie)

Część cylindryczna

16

Liczba I-kół w każdym cylindrze

6 *1 sekcja =6

17

Rodzaj systemu przewodów na cylindrze

Zamontuj koło prowadzące na każdym zakręcie, aby minąć linię, i upewnij się, że stalowy drut nie ślizga się podczas układania linii.

18

Wewnętrzna średnica dyszy z węglika wolframu do zewnętrznego prowadzenia drutu

Dysza do gwintowania wykonana jest z twardego stopu YG8 o średnicy wewnętrznej 8mm. Jest mocowany przez dokręcenie śruby i klej, aby zapewnić niezawodne mocowanie.

19

Wylot drutu Kąt korytka drutu

Maksymalny kąt od dyszy drutu na środku kwietnika do dyszy drutu na ścianie beczki nie może przekraczać 30 stopni . Maksymalny kąt dwóch przerywanych linii od wylotu drutu z pierwszej lufy do wlotu drutu w ostatniej lufie nie może przekraczać 25 stopni. Maksymalny kąt linii przerywanych od wylotu drutu drugiej beczki do wylotu drutu tarczy rozdzielającej nie może przekraczać 25 stopni. Na wylocie lub zagięciu należy zainstalować specjalną matrycę ze stopu, aby zapewnić, że drut stalowy nie ześlizgnie się z matrycy ze stopu.

20

Łożysko podporowe cylindra

Duże łożysko

Marka NSK

21

Podparcie cylindra duże smarowanie łożysk

Smarowane smarem, każde łożysko jest zainstalowane na gnieździe łożyska, temperatura robocza mniejsza lub równa 75 stopni

22

Konstrukcja gniazda łożyska

Żeliwo sferoidalne.(QT - 400)

23

Grubość ścianki (mm)

Nie mniej niż 12mm

24

System dynamiczny systemu butli

Rozróżnia się zatrzymanie i zatrzymanie awaryjne. Normalne zatrzymanie powinno zostać zatrzymane po zwolnieniu, co można osiągnąć poprzez hamowanie zużywające energię i inne metody. Normalny czas hamowania zatrzymania jest krótszy niż 20 sekund, a zatrzymanie awaryjne powinno zostać zakończone w ciągu 10 sekund. Klocki hamulcowe można łatwo wymienić po zużyciu.

25

Rama tacki drucianej Blokada koła I

Rama koryta jest wyposażona w łożysko wału, które wspiera pionowe układanie stałego naprężenia oraz automatyczne urządzenie napinające do regulacji, aby zapewnić równomierne układanie każdego stalowego drutu i pasma. Regulacja śruby tłumiącej do obsługi prawą ręką.Każda taca druciana może zaspokoić potrzeby produkcyjne koła I-ø 250.

26

I tryb łożyska koła

Okablowanie wsporcze poziome

27

I tłumienie kół w korytku

Automatyczna regulacja urządzenia napinającego drut, upewnij się, że każdy drut stalowy, splotka jednolita linia.I koło na linii, pas tłumiący zainstalowany sprężynę, regulacja naciągu tłumiącego do obsługi prawej ręki.

28

Urządzenie do wykrywania zerwanej linii

Alarm linii przerwania, sterowanie programem PLC.

29

Konstrukcja cylindra równoległego

Korpus beczki jest zewnętrzną linią gwintowania, zapewnia, że ​​drut stalowy od wylotu korpusu beczki do otworu zamykającego matrycy prasy jest równomierny i nie ma zjawiska zginania poprzecznego, a maksymalny kąt składania między otworem wylotowym korpus beczki i wylot płyty drucianej nie mogą przekraczać 25 stopni.

30

Baza gospodarzy

Sekcja stal plus stal plus beton

31

Skrzynka napędu wrzeciona

Napęd bezwrzecionowy

Do obszaru kształtu
Domena

32

Rozkład otworów w tacce drucianej

Zestaw 6 otworów. Każdy zestaw wylewek jest wykonany z twardego stopu YG6X o średnicy wewnętrznej 8mm i mocowany klejem, aby zapewnić niezawodne mocowanie.

33

Aparat do wstępnej deformacji

Instalacja bagnetu jest zarezerwowana i dostosowana do specyfikacji struktury produktu

34

Kąt zamknięcia matrycy dociskowej

25 stopni lub mniej

35

Struktura uchwytu matrycy linii prasy

Sprężyna dociskowa reguluje ciśnienie

36

Rozmiar matrycy dociskowej

100*50*(25 plus 25) L * W * H (wysokość: rozmiar 50 po zamknięciu dwóch sztuk)

Można dostosować

37

Mobilna podstawa formy

Rama matrycy do tłoczenia linii przyjmuje szynę prowadzącą z rowkiem w kształcie jaskółczego ogona, aby elastycznie regulować i poruszać;

38

Po deformatorze

Dostosuj zgodnie ze specyfikacją struktury produktu

Trzymając koło prowadzące

39

trakcja

Synchronizacja sterowania elektrycznego

40

Średnica koła trakcyjnego mm

460 * 2 ￠

41

Typ koła trakcyjnego z rowkiem/płaszczyzną

U rowka

42

System wsparcia koła jezdnego

Wsparcie łożyska

43

Liczba szczelin/średnica szczelin

Artykuł 8 do 9 / R3mm

44

Twardość szczeliny

Materiał koła trakcyjnego GCr15, twardość większa lub równa HRC58-60o

45

Realizacja transformacji odległości skrętu

Bezstopniowa regulacja prędkości PLC

46

Urządzenie licznika

Jeden koniec koła trakcyjnego znajduje się blisko miernika przełącznika

47

Elektroniczne urządzenie do pomiaru liczników

Miernik elektroniczny PLC, wyświetlacz na ekranie wyświetlacza

48

Jedź sposób

Pojedyncze aktywne i podwójne koła trakcyjne

Zamknięta linia wiersza

49

Kabel taśmowy

Sterowanie silnikiem serwo

50

Tryb ruchu w rzędzie

Linia śruby kulowej, cofanie sterowania PLC

51

Pionowe/poziome pokrętło regulacyjne

Rolka ma rowek R, stal łożyskowa

52

Obsługa linii zamkniętej

Odbieranie i-wheel przyjmuje mechaniczny pneumatyczny typ górny

53

Napięcie napinające

Magnetyczne sprzęgło proszkowe ze stałym naciągiem.

54

Rozmiar średnica I-koła odbiorczego (mm)

Klient do dostarczenia

Dynamika jazdy
Zakład Kontroli Systemu/Elektryczności

55

przenoszenie

Nie ma

56

Sterownik hosta

Silnik napędza cylinder, aby się obracał

57

Głównym silnikiem

Silnik o zmiennej częstotliwości (11 kW)

58

trakcja

Silnik konwersji częstotliwości

59

Silnik odbierający

Silnik konwersji częstotliwości

60

Kontrola prędkości silnika głównego

Falownik

61

Kompletne sterowanie elektryczne maszyny

Sterowanie programem PLC

62

wyświetlacz

Ekran dotykowy
