Jako zaufany dostawca poziomej maszyny do skręcania rur 100/3 rozumiem znaczenie zapewnienia prawidłowego osiowania tych maszyn. Prawidłowe ustawienie ma kluczowe znaczenie dla jakości produktu końcowego, wydajności procesu skręcania i długoterminowej trwałości samej maszyny. W tym poście na blogu wyjaśnię szczegółowo, jak sprawdzić wyrównanie poziomej maszyny do skręcania rur 100/3.
Zrozumienie podstaw wyrównania
Przed przystąpieniem do procesu kontroli należy koniecznie zrozumieć, co oznacza wyrównanie w kontekście poziomej maszyny do skręcania rur 100/3. Wyrównanie odnosi się do dokładnego pozycjonowania różnych elementów maszyny, takich jak stojaki wypłat, klatka nawijająca, mechanizm odbierający i elementy prowadzące. Gdy te elementy są prawidłowo ustawione, przewody można skręcić równomiernie i bez nadmiernych naprężeń na częściach maszyny.
Przygotowania przed inspekcją
- Wyłącz: Przede wszystkim upewnij się, że urządzenie jest całkowicie wyłączone. Jest to środek bezpieczeństwa mający na celu zapobieżenie przypadkowemu uruchomieniu podczas przeglądu, co mogłoby prowadzić do poważnych obrażeń.
- Wyczyść maszynę: Usuń z maszyny wszelkie zanieczyszczenia, kurz lub pozostałości po poprzednich operacjach splatania. Ten krok nie tylko ułatwia dostęp i kontrolę komponentów, ale także chroni maszynę przed dodatkowym zużyciem podczas kontroli wyrównania.
- Zbierz narzędzia: Będziesz potrzebować podstawowych narzędzi pomiarowych, takich jak linijka, czujnik zegarowy, suwmiarka i laserowe narzędzie do ustawiania, jeśli są dostępne. Narzędzia te pomogą Ci dokładnie ocenić ustawienie różnych części maszyny.
Sprawdzanie wyrównania stanowisk wypłaty
- Wyrównanie w pionie: Użyj linijki i poziomicy, aby sprawdzić pionowe ustawienie stojaków wypłat. Umieść linijkę wzdłuż boku stojaka, a poziomicę na górze. Stojak powinien być idealnie pionowy; każde odchylenie może powodować nierówne napięcie drutów podczas procesu skręcania.
- Odstępy poziome: Zmierz poziome odstępy pomiędzy wieloma stojakami wypłaty za pomocą suwmiarki. Upewnij się, że odstępy są zgodne z podanymi w instrukcji obsługi maszyny. Nieprawidłowy odstęp może prowadzić do splątania przewodów i niespójnego splotu.
- Wyrównanie wysokości: Sprawdź, czy wszystkie stojaki wypłaty są na tej samej wysokości. Można to zrobić za pomocą laserowego narzędzia do wyrównywania lub prostej taśmy mierniczej. Nierówna wysokość może powodować ciągnięcie przewodów pod różnymi kątami, co wpływa na jakość skręconego produktu.
Sprawdzanie wyrównania klatki splotowej
- Wyrównanie obrotowe: Klatka łącząca powinna obracać się płynnie i być wyśrodkowana w maszynie. Użyj czujnika zegarowego, aby zmierzyć bicie lub mimośrodowość w obrocie. Zamontuj czujnik zegarowy na stabilnej powierzchni w pobliżu klatki i dotknij sondą zewnętrznej powierzchni klatki. Gdy klatka się obraca, czujnik zegarowy powinien wykazywać minimalne zmiany. Jeśli występuje znaczne bicie, może to wskazywać na niewspółosiowość lub zużycie łożysk koszyka.
- Wyrównanie osiowe: Sprawdź ustawienie osiowe klatki splotowej, mierząc odległość pomiędzy klatką a sąsiednimi elementami w wielu punktach na jej długości. Stała odległość wskazuje na prawidłowe ustawienie osiowe. Jakiekolwiek odchylenie może spowodować, że przewody zostaną skręcone pod nieprawidłowym skokiem lub kątem.
Sprawdzanie ustawienia mechanizmu podnoszenia
- Równoległość: Mechanizm odbierający powinien być ustawiony równolegle do klatki łączącej. Użyj linijki, aby sprawdzić równoległość między nimi. Umieść linijkę na górze lub z boku elementu nabierającego i klatki łączącej. Jeśli na jednym końcu znajduje się przerwa, oznacza to, że naciąg jest źle wyrównany.
- Wyrównanie napięcia: Naprężenie wywierane przez mechanizm naciągający powinno być stałe na całej szerokości skręconego produktu. Napięcie można zmierzyć za pomocą miernika napięcia w różnych punktach drutu. Nierównomierne napięcie może prowadzić do luźnych lub ciasnych miejsc na linkach.
Sprawdzenie elementów prowadzących
- Prowadnice drutu: Sprawdź prowadnice drutu pod kątem prawidłowego ustawienia. Przewody powinny przechodzić przez prowadnice płynnie, bez załamań i zagięć. Użyj linijki, aby sprawdzić, czy prowadnice są w linii prostej. Nieprawidłowo ustawione prowadnice drutu mogą powodować ocieranie się drutów o boki, co prowadzi do ścierania i zmniejszenia trwałości drutu.
- Prowadnice kablowe: Podobnie jak prowadnice drutu, prowadnice kabli również powinny być odpowiednio wyrównane. Zapewniają dokładne prowadzenie kabla linkowego do mechanizmu naciągającego. Sprawdź wyrównanie prowadnic kabli za pomocą laserowego narzędzia do wyrównywania lub wizualnie kontrolując ścieżkę kabla.
Działania naprawcze
Jeśli podczas kontroli zostaną wykryte jakiekolwiek niewspółosiowości, należy natychmiast podjąć działania naprawcze. W przypadku niewielkich niewspółosiowości można dokonać prostych regulacji za pomocą śrub regulacyjnych lub śrub znajdujących się na elementach maszyny. Jednakże w przypadku poważniejszych niewspółosiowości może zaistnieć konieczność demontażu i ponownego montażu uszkodzonych części. W niektórych przypadkach może być wskazane zapoznanie się z instrukcją obsługi maszyny lub skontaktowanie się z producentem w celu uzyskania dalszych wskazówek.
Znaczenie regularnych kontroli współosiowości
Regularne kontrole wyrównania są niezbędne do utrzymania wydajności poziomej maszyny do skręcania rur 100/3. Z biegiem czasu elementy maszyny mogą się przesuwać na skutek wibracji, zużycia lub niewłaściwej obsługi. Przeprowadzając regularne kontrole osiowania, można zidentyfikować i skorygować te problemy, zanim doprowadzą do poważniejszych problemów, takich jak obniżona jakość produktu, dłuższe przestoje i wyższe koszty konserwacji.
Powiązane produkty

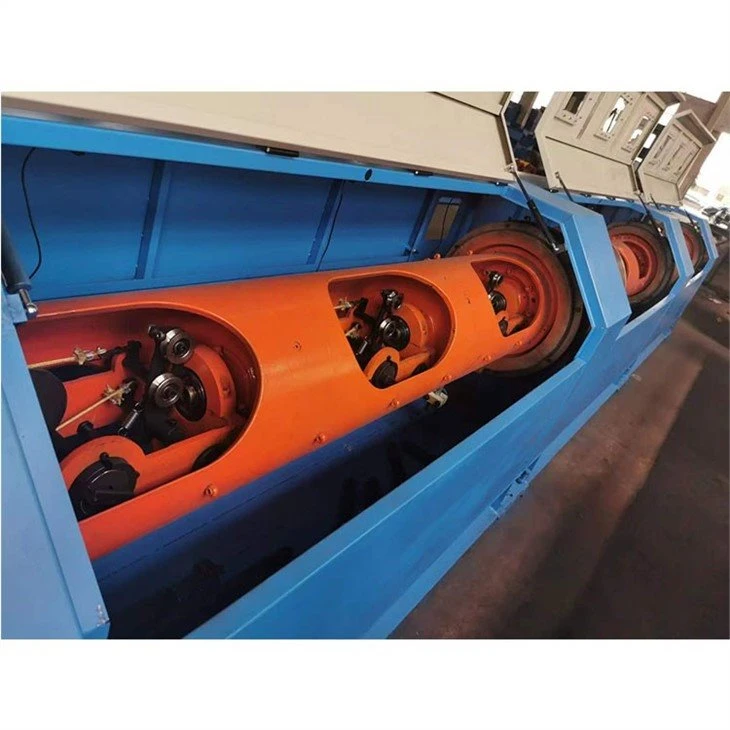

Jeżeli interesują Cię inne rodzaje maszyn skrętkowych, w naszej ofercie znajdują się również skrętkiMaszyna do poziomego skręcania rur 250/6, który jest odpowiedni do operacji splatania na większą skalę. Dodatkowo naszeMaszyna do skręcania podwójnego skrętuzapewnia inną metodę skręcania dla określonych zastosowań przewodów i kabli. W przypadku bardziej niestandardowych wymagań mamyMaszyna do poziomego skręcania rur 165/18, który oferuje unikalne możliwości splatania.
